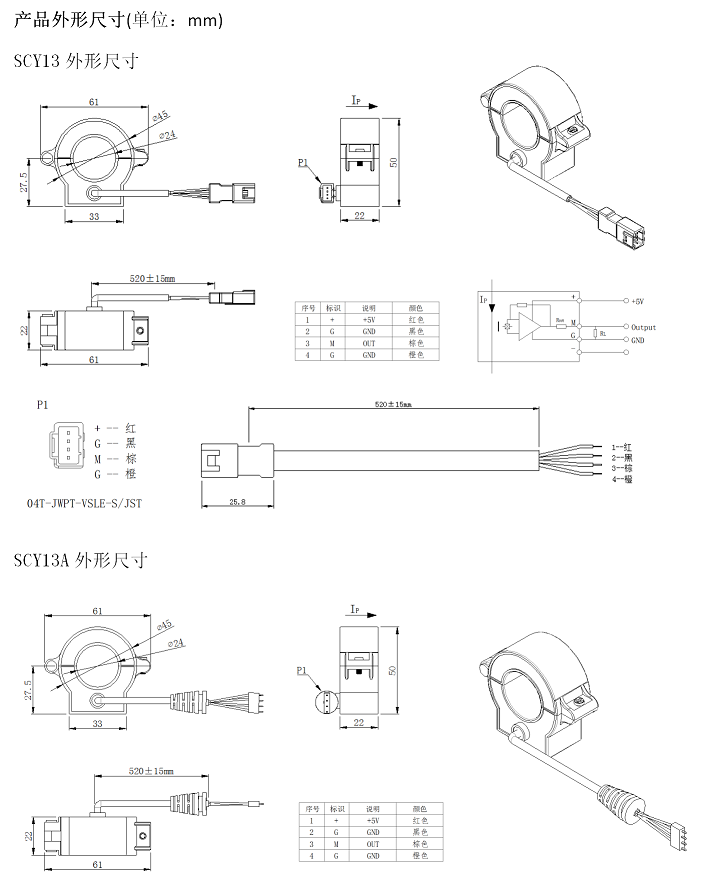

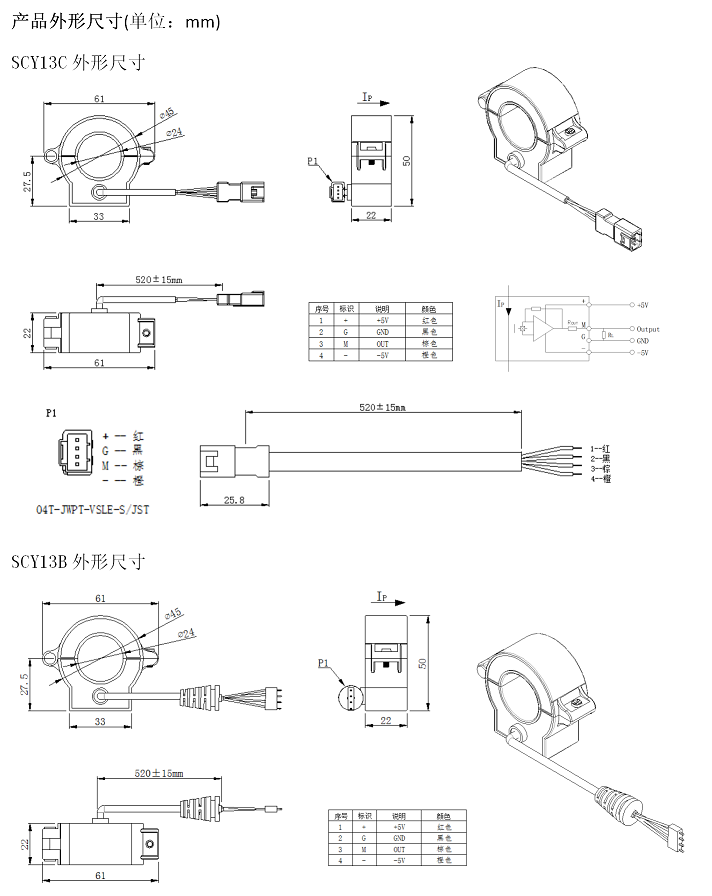

注:
1. 尺寸误差:±0.5mm;
2. 一次孔径:φ24mm;
3. Y13C线材胶壳:04T-JWPT-VSLE-S/JST,
端子:SWPT-001T-P025/JST ;

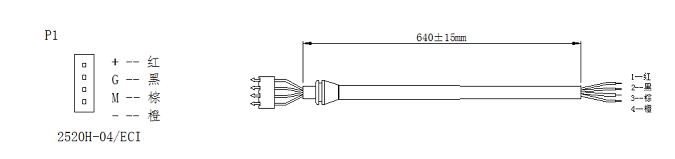

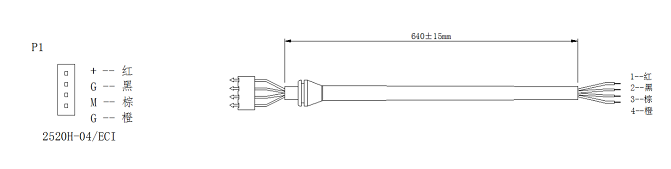

4. Y13B线材胶壳:2520H-04/ECI,
端子:2521-2/ECI ;
5. IP指示方向为电流正方向;
6. 错误的接线可能导致传感器损坏。
SCY13系列传感器系开环原理,传感器的初、次级之间完全绝缘隔离,可用于测量交流、直流和脉冲电流;开孔形式为圆孔,设计为可打开式,方便更换维修,接线方式采用引出线方式,采用汽车级元器件,主要用于测量电缆导体的电流;SCY13系列传感器精度高,低功耗,拆卸方便,过载能力强.
返回列表 资料下载
注:
1. 尺寸误差:±0.5mm;
2. 一次孔径:φ24mm;
3. Y13C线材胶壳:04T-JWPT-VSLE-S/JST,
端子:SWPT-001T-P025/JST ;
4. Y13B线材胶壳:2520H-04/ECI,
端子:2521-2/ECI ;
5. IP指示方向为电流正方向;
6. 错误的接线可能导致传感器损坏。
